城市污泥是城市污水處理廠在污水凈化處理過程中產(chǎn)生的沉積物。土地資源日益匱乏、環(huán)境標(biāo)準(zhǔn)的嚴(yán)格化，傳統(tǒng)的污泥處置方式已經(jīng)不能夠適應(yīng)今后環(huán)境可持續(xù)發(fā)展的要求，污泥處理的根本出路必然是資源化和能源化。燒制陶粒，存在著污泥摻入比例低、陶粒使用時有重金屬溶出等問題。德森環(huán)境污泥陶粒設(shè)備廠家提供一種固廢處理領(lǐng)域利用活性污泥燒制陶粒的方法。

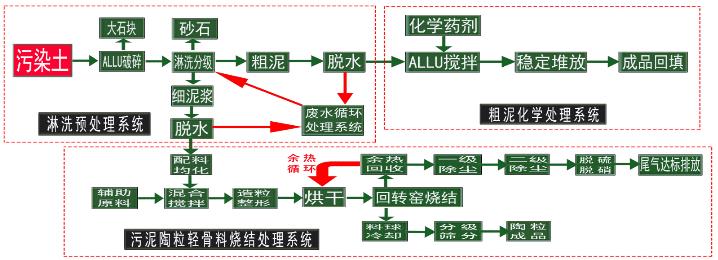

利用污泥陶粒設(shè)備燒制污泥陶粒的操作步驟如下：

選用污水處理廠產(chǎn)生的含水率為80%的污泥和粘土作為原料。

干燥：將原料污泥自然堆放，并對污泥進(jìn)行干燥，使得干燥后的污泥中含水率為50%。

混合：將原料粘土和經(jīng)過烘干的污泥按照重量比為1:1的比例送入攪拌機(jī)混合均勻，得混合物料。

造粒：將混合物料送入制粒機(jī)造粒，制成粒徑為50px的粒料。

燒制：將粒料送入旋轉(zhuǎn)窯進(jìn)行燒制，燒制分為三個階段，第一階段為預(yù)熱階段，控制粒料進(jìn)入旋轉(zhuǎn)窯中小窯入口處的溫度為350℃，以18℃/min的速率加熱至1000℃;第二階段為高溫?zé)齐A段，燒制溫度為1200℃，燒制時間為10min;第三階段為冷卻階段，將經(jīng)過高溫?zé)坪蟮牧Ａ贤ㄟ^自然冷卻至室溫，即制得陶粒，所制得的陶粒的堆積密度為500kg/m3。

這種污泥陶粒作為一種輕集料，具有密度小、強(qiáng)度高、保溫、隔熱、耐火、抗震性能好的特點(diǎn)，可以取代普通砂石配制輕集料混凝土。并且既增加了污泥的使用，又有效降低了粘土資源的消耗。
