我們知道傳統(tǒng)的保溫磚制作方法，但是近年來，粉煤灰陶粒保溫磚的崛起，讓很多制磚廠家開始對這種新型材料感興趣，今天鄭州德森環(huán)境就分享下粉煤灰陶?；炷帘卮u的生產(chǎn)方法。

　　方法一：

　　陶料混凝土保溫磚，每m3的磚塊包括如下組份：陶粒160kg、垃圾渣845kg、水泥145kg、粉煤灰15kg和水125kg。

　　粉煤灰陶?；炷帘卮u的生產(chǎn)方法，將160kg陶粒和845kg垃圾渣混合攪拌在一起，得到第一混合物；將145kg水泥和15kg粉煤灰混合攪拌在一起，得到第二混合物；再將上述第一混合物與上述第二混合物混合攪拌均勻，摻入125kg的水再混合攪拌均勻；然后按常規(guī)方式依次進行振動擠壓成型、脫模和養(yǎng)護，即得到本發(fā)明的粉煤灰陶?；炷帘卮u。

　　應(yīng)用本方法的技術(shù)方案所制得的粉煤灰陶?；炷帘卮u，經(jīng)多次試驗檢測，結(jié)果如下：抗壓強度7. 6Mpa；傳熱系數(shù)1.25w/ (㎡．k)；熱惰性指標(biāo)3.05w/ (㎡．k)；單塊容重3. 7Kg；干燥收縮率0.043%。

　　方法二：

　　陶料混凝土保溫磚，每m3的磚塊包括如下組份：陶粒150kg、垃圾渣845kg、水泥160kg、粉煤灰lOkg和水128kg。

　　粉煤灰陶?；炷帘卮u的生產(chǎn)方法，將150kg陶粒和845kg垃圾渣混合攪拌在一起，得到第一混合物；將160kg水泥和lOkg粉煤灰混合攪拌在一起，得到第二混合物；再將上述第一混合物與上述第二混合物混合攪拌均勻，摻入128kg的水再混合攪拌均勻；然后按常規(guī)方式依次進行振動擠壓成型、脫模和養(yǎng)護，即得到本發(fā)明的粉煤灰陶?；炷帘卮u。

　　應(yīng)用本方法的技術(shù)方案所制得的粉煤灰陶?；炷帘卮u，經(jīng)多次試驗檢測，結(jié)果如下：抗壓強度8. IMpa；傳熱系1.46w㎡．k)；熱惰性指標(biāo)2.78w/ (㎡．k)；單塊容重3. 8Kg；干燥收縮率0.044%。

　　方法三：

　　陶料混凝土保溫磚，每m3的磚塊包括如下組份：陶粒155kg、垃圾渣850kg、水泥150kg、粉煤灰lOkg和水126kg。

　　粉煤灰陶粒混凝土保溫磚的生產(chǎn)方法，將155kg陶粒和850kg垃圾渣混合攪拌在一起，得到第一混合物；將150kg水泥和lOkg粉煤灰混合攪拌在一起，得到第二混合物；再將上述第一混合物與上述第二混合物混合攪拌均勻，摻入126kg的水再混合攪拌均勻；然后按常規(guī)方式依次進行振動擠壓成型、脫模和養(yǎng)護，即得到本發(fā)明的粉煤灰陶?；炷帘卮u。

　　應(yīng)用本方法的技術(shù)方案所制得的粉煤灰陶?；炷帘卮u，經(jīng)多次試驗檢測，結(jié)果如下：抗壓強度7. 8Mpa；傳熱系1.32w㎡．k)；熱惰性指標(biāo)2.95w/ (㎡．k)；單塊容重3. 6Kg；干燥收縮率0.043%。

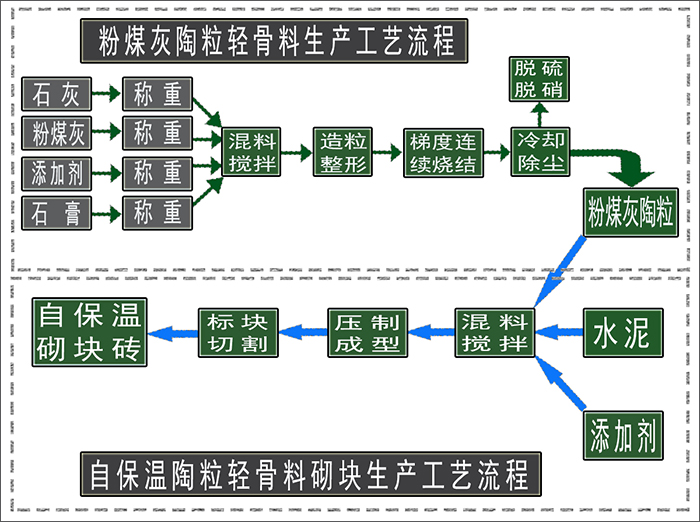

　　在上述各方法中，陶粒由污泥和淤泥高溫脹燒而成，其粒徑為5-lOmm，堆積密度為400kg/m3。垃圾渣為垃圾經(jīng)高溫焚燒而成，其粒徑為0. 3-lOmm，堆積密度為llOOkg/m3。粉煤灰為工工級的粉煤灰。

　　以上就是粉煤灰陶?；炷帘卮u的生產(chǎn)方法，鄭州德森專業(yè)從事粉煤灰陶粒設(shè)備，污泥陶粒設(shè)備，尾礦陶粒設(shè)備等，提供粉煤灰陶粒制作方法和方案，更多粉煤灰陶粒知識，歡迎您咨詢鄭州德森環(huán)境。
